隨著社會經濟的發展和城市化建設水平的提高，配電網建設不斷推進，因此配電開關站數量也在逐漸增多。在配電開關站內，一次電氣模擬圖板起著重要作用，它能夠直觀地展示整個開關站內高壓開關柜的電氣接線方式。在實際倒閘操作中，操作人員通常根據模擬圖板上顯示的接線方式進行一系列的操作。因此，模擬圖板上接線方式的準確性至關重要，它是確保電力設備安全運行的重要環節。隨著城市化建設不斷提升和配電網建設的快速推進，配電開關站數量不斷增加。配電開關站內的一次電氣模擬圖板在倒閘操作中扮演著重要的角色，它能夠直觀地展示整個開關站內高壓開關柜的電氣接線方式。倒閘操作人員通常根據模擬圖板上的接線方式進行操作，因此模擬圖板上接線方式的準確性非常重要，它是確保電力設備安全運行的關鍵環節。

配電開關站模擬圖板現狀

目前，常見的模擬圖板有兩種：

傳統模擬圖板：

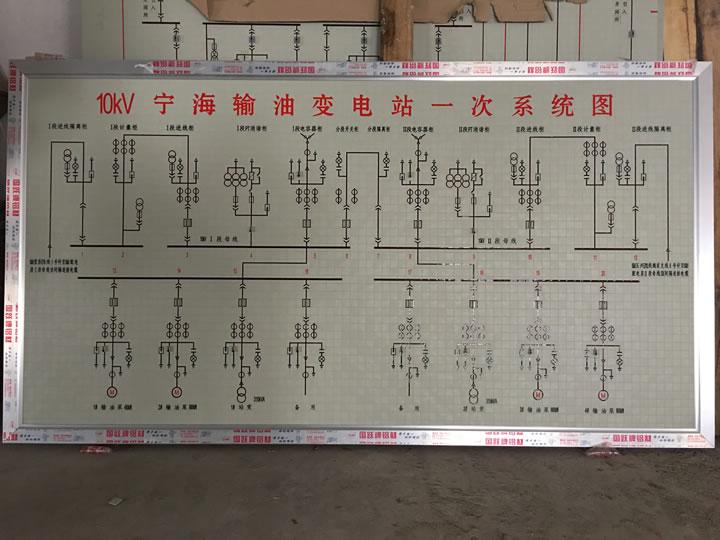

配電開關站內的一次電氣模擬圖板目前多采用由亞克力 材質的馬賽克小方塊拼接而成，懸掛于站內墻壁上，將設備 接線方式進行顯示。

電子屏模擬圖板：

電子屏模擬圖板是一種以圖形化模擬操作平臺為基礎的設備，可以通過電子顯示屏將配電開關站的設備接線方式呈現在屏幕上。然而，目前存在以下幾個問題需要解決：

1. 當配電開關站發生拼柜、撤柜、線路改接等情況時，需要專業人員將模擬圖板材料取下，由廠家進行處理后再裝上，這個過程耗時較長。
2. 配網工程量不斷增加，導致模擬圖板的日常維護工作量巨大，很容易造成更新的延誤，導致模擬圖板的狀態與實際運行狀態不符，不符合安全生產要求。
3. 目前模擬圖板所使用的材質多為亞克力，而該材質的單價較高，制作質量不佳，辨識度也較低，因此成本較高。
4. 電子屏模擬圖板的成本較高，且容易受到外界潮濕環境的影響而損壞，甚至可能導致短路等安全事故的發生。

針對這些問題，需要尋找解決方案來提高效率、降低成本，并確保模擬圖板能夠穩定運行且符合安全要求。

新型模擬圖板的研制

小組從多個角度出發，決定研制一種新型模擬圖板。通過頭腦風暴和查閱相關資料，采用拼圖思路進行相關模擬圖板的設計。主要將一次線路接線圖中的開關、變壓器、母線等模塊化，進行拼接，完成整塊屏幕的顯示。新型模擬圖板由三個主要部分組成：主屏設置在框架的中間，框架用于固定主屏，圖元模塊可與主屏進行拆卸連接。采用主次結構的形式，將整塊模擬圖板分割開，旨在在需要調整時具有較高的靈活性，并便于維護。

主屏部分設計

主屏2采用鋁制材料構成，包括固定板和模塊區。固定板與框架連接，模塊區可與圖元模塊進行拆卸連接。主屏被劃分為多個區域，以滿足不同功能需求，并方便與圖元模塊進行連接。在主屏上還設有LED燈，用于區分導通和斷開狀態。對于有圖案或文字的部分，采用反光漆涂布，使其在一般光線條件下仍然清晰可見。
框架部分設計

如圖 2 所示，框架 1 采用鋁制材料，包括若干框條，所 述框條之間可拆卸連接。框條之間通過常見的可拆卸連接方 式連接，在需要維護時，能夠快速拆卸，提高維護效率。

圖元模塊設計

圖元模塊5由安裝板和顯示區組成。安裝板與模塊區可拆卸連接，顯示區設置在安裝板內。圖元模塊代表不同的開閉模塊，與主屏連接使用。與傳統的整塊模擬圖功能相比，圖元模塊保持一致，并且支持單獨維護，方便維護工作進行。圖元模塊5的顯示區主要表示不同的子開關或線路，即電氣設施的可更改或可變部分。同時，顯示區還配備LED燈，用于區分通路和斷路。在圖案或文字的部分采用分光漆涂布，即使在光線條件一般的環境下，仍然可以清晰可見。

模塊區4和安裝板都設有螺孔，安裝板通過螺釘連接在模塊區4上。這種螺釘連接方式具有較高的穩定性和可靠性。螺孔設置在安裝板的對角線位置，模塊區4上的螺孔與安裝板上的螺孔一一對應。每塊安裝板上有兩個螺孔，較大程度地減少了螺釘?shù)臄?shù)量，既保證了安裝的牢固性，又減少了拆卸所需的時間。具體模塊的結構如圖3所示。

現場使用效果

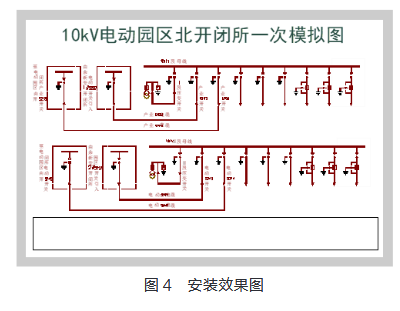

模塊式模擬圖板在研制完成后，如圖 4 所示，投入現場 使用近半年時間，使用效果表明電氣接線方式信息得到及時 有效更新，安全可靠，經濟性顯著提升，裝置實用性相當高。

安全性

模塊式模擬圖板安全性主要體現在： 開關站內電氣接線方式的信息能夠及時更新，為操作人 員的正確操作和人身安全提供了有力保障。

（2）電力設備能夠按照正確方式運行，很大地降低了 故障發生的概率，提升電網安全可靠性。

經濟性

(1)裝置研制費用 6000 元，相比于傳統模擬圖板成本有所 降低，而模塊式模擬圖板更新維護工作量大幅度減少，從而 后期維護成本很大降低。

（2）電網和人身安全的進一步保障，間接產生的經濟 效益是無法估量的！

實用性

（1）裝置組裝、拆卸靈活，現場實際組裝和拆卸時間 如表 1 所示，均滿足使用要求；可以將部件放在工程車內， 運載、攜帶十分方便。

（2）每一個模塊采用標準化制作，后期維護簡單方便。

新型模擬圖板可以廣泛應用于配電開關站，具有使用安全、攜帶方便、裝拆靈活等特點，方便維護人員進行操作。隨著配電開關站數量不斷增加，新型模擬圖板具有廣闊的應用前景，具備很好的推廣價值。
